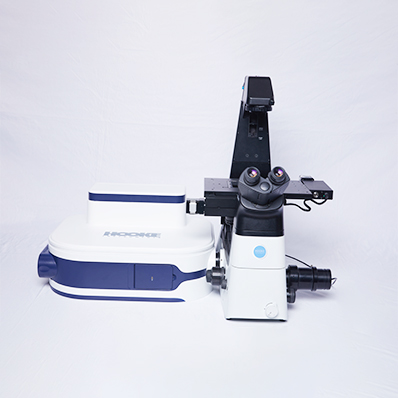

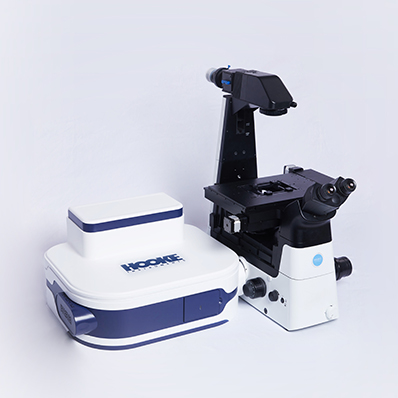

S3000 超快三维荧光成像系统

S3000超快三维成像系统采用先进的三条纹转盘共聚焦成像技术,结合稳定的Z向超快扫描平台,极大提高成像速度,满足细胞实时动态研究需求。设备采用LED面光源激发,光线均匀,光毒性及光漂白大大降低,适合连续观测。紧凑的新型共聚焦光路设计,可灵活耦合在多款显微镜上,满足不同应用需求。

立即咨询

一、产品介绍

超快三维荧光成像系统是长光辰英研制的一款用于活细胞快速成像及动态观测的产品,也可用于有一定厚度的细胞及组织样品三维荧光信号的快速扫描。系统由快速三维扫描狭缝转盘模块、高分辨率高灵敏度相机、大功率低光毒性LED荧光激发光源及自动化显微镜主机构成。长光辰英立足科研、服务科研,持续提升产品的性能及用户的使用体验,为科研工作者打造更好用的超快三维荧光成像仪器。

二、产品特点

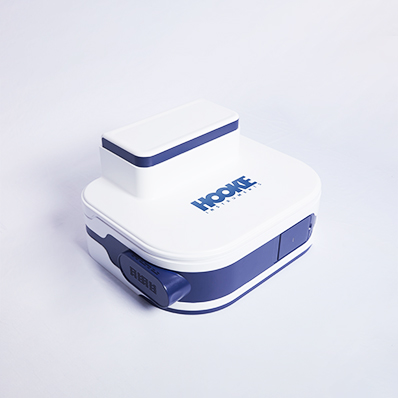

1、快速三维扫描狭缝转盘模块

超快三维成像系统的核心是应用结构光照明设计的狭缝转盘:狭缝转盘高速旋转,以通过狭缝结构调制的激发光对被测样本进行快速扫描激发,经紧凑设计的短途光路到达探测器,以保证尽可能低的信号衰减。同时得益于狭缝转盘的高光通量特点,使得非激光光源应用于三维荧光成像成为可能。

2、高分辨率、高灵敏度相机

系统使用的相机具备出色的弱荧光捕捉性能,同时拥有超低的读出噪声、高速的帧频、高量子效率、高分辨率等优势。可根据不同应用方向配置多款sCMOS科学相机,既继承传统CMOS相机的高速、低功耗、无溢出等优点,也避免了CCD相机高暗电流、高读出噪声和一致性差等限制,为生物样本弱荧光高速成像提供理想选择。

3、大功率低光毒性LED光源

长达数万小时的有效使用寿命,在使用期限内能保证光源亮度的高稳定性。与汞灯相比,无需频繁更换灯泡。与多通道激光器相比省去光纤、光闸等结构,可以有效提高仪器长期使用的可靠性。配合高光通量转盘,可实现物镜下与激光器相当的荧光激发强度。

LED激发均匀,提高荧光光子利用率,降低光漂白性,更适合活细胞长时间成像。

4、自动化显微镜主机

适配不同品牌的自动化显微镜主机,可根据用户使用习惯进行选装。亦可根据用户现有显微镜进行升级改造,减少重复投资,实现三维荧光成像的功能。

三、技术参数


快速共聚焦

扫描系统

扫描模式:三种模式对应不同光学切片厚度

三条纹转盘系统,提高入射光和荧光信号透过率

最大扫描速度:30-50fps(根据相机而定)

转盘转速:3000 rpm/min

光源

共聚焦白光LED光源,可降低光毒性及光漂白性,寿命超过25000个小时3通道LED光源,波长范围370nm-700nm,强度调节范围0-100%

滤光模块

可同时安装4套滤光块,内置电动光闸,防水设计,自动切换滤光块,参数如下(也可根据需要定制):

DAPI-LED:381-404nm Ex, 417-477nm Em

GFP-LED:446-486nm Ex, 503-548nm Em

FITC:473-491nm Ex, 503-548nm Em

YFP:488-512nm Ex, 529-556nm Em

CY3/TRITC:   532-554nm Ex,573-613nm Em

DsRed-LED:543-566nm Ex, 582-636nm Em

mCherry-LED:568-589nm Ex, 604-679nm Em

Cy5-LED:   626-644nm Ex, 659-701nm Em

滤光块切换速度≤0.2sec


四、应用领域

1、细胞生物学

2、微生物学

3、发育生物学

4、遗传学

5、组织学
